高速钻攻中心系列
产品概览应用案例

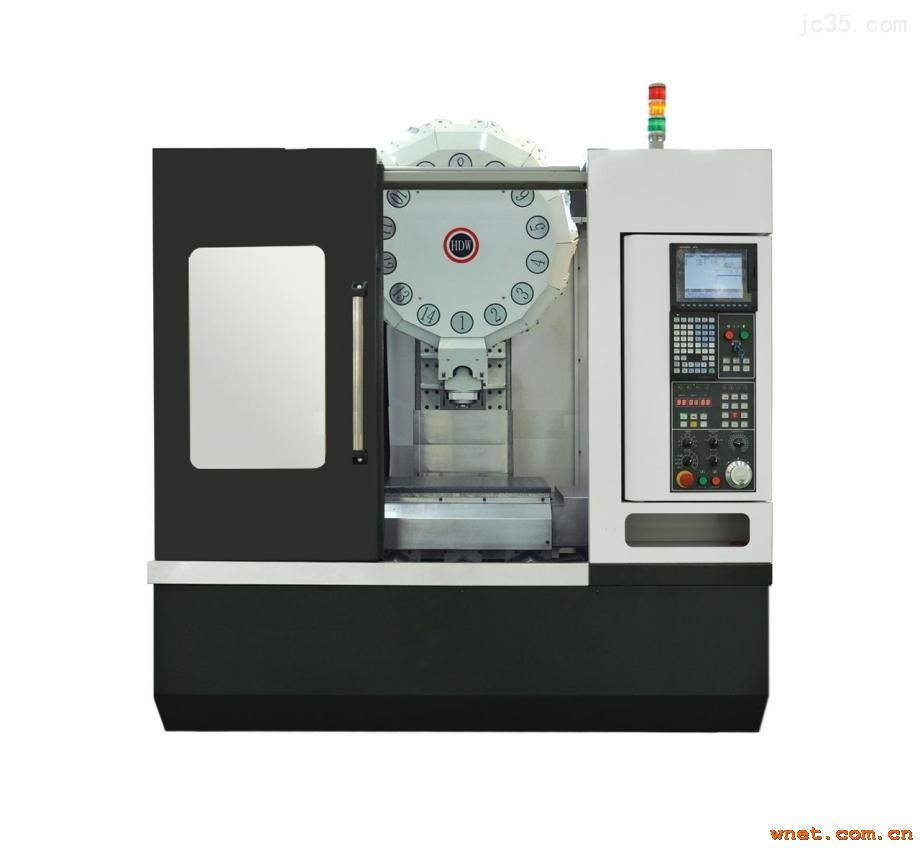

高速钻攻中心-床身结构坚固、能承受高速运动产生的已惯量；三轴48米高速位移可节省非加工时间50％；高速静音螺杆、静音线轨使热变位少精度高；加高立柱设计，预留安排第四，第五轴空间；直连高速主轴反应快，钻孔攻牙效率大大提高；进口三轴护罩保护螺杆线轨提高机床使用寿命。


　一、主要技术参数
　机床型号 T5 T6

　工作台面尺寸（长×宽）              mm 650*400 650*450
　工作台T形槽尺寸（个数–槽宽）  mm 3-14*125 3-14*125
　工作台最大荷重             (kg) 250 300
　工作台左右（X向）行程               mm 500 600
　工作台前后（Y向）行程               mm 400 450
　主轴箱上下（Z向）行程               mm 300 350
　主轴中心至立柱导轨距离              mm 425 450
　主轴鼻端至工作台面距离             mm 150-450 150-500
　主轴锥孔 BT30-φ95 BT30-φ95
　主轴传动方式 直联式 直联式
　主轴转速范围               (rpm) 15000 15000
　三轴切削进给      mm/min 50-8000 50-8000
　X.Y.Z轴快速进给速度     mm/min                    min 48000/48000/40000 48000/48000/40000
　X.Y.Z轴导轨方式 线轨 线轨
　X.Y.Z轴滚珠丝杆规格 2816/2816/3216 2816/2816/3216
　刀库形式 夹臂式 夹臂式
　刀库容量                        把 16 16
　刀具最大重量                    KGS 3 3
　换刀时间（刀对刀）              sec() 1.6 1.6
　主轴马达功率(Kw) 5.5 5.5
　X/Y/Z三轴伺服电机(Kw) 1.5/1.5/2.2 1.5/1.5/2.2
　X、Y、Z定位精度                 mm 0.01 0.01
　X、Y、Z重复定位精度              mm 0.006 0.006
　控制系统 三菱M70B 三菱M70B
　压缩空气压力                    kg/cm ≥6 ≥6
　电源容量                      kva 15 15
　外形尺寸/长*宽*高             (mm) 约1500*1600*1900 约1500*1600*1900
　机床约重                      (kgs) 2300 2500
　二、主要配置
　1.树脂砂铸件
　2.台湾产直接式主轴                                    (睿莹)                 　　　　　　
　3.台湾产滚珠丝杆及精密锁紧螺 C3级                      (上银/银泰)
　4.台湾产油漆
　5.进口轴承                                            (FAG/NTN)
　6.进口联轴器                                          (德国开天)
　7. X、Y、Z不锈钢导轨防护                             （中部）
　8.国产电动润滑系统(含润滑泵)                          (胜祥/贝奇尔)
　9.国产冷却水系统 (无水泵,水箱)
　10.国产空气冷却管线一套(无空压机,油水分离)
　11.进口线性滑轨                                       (德国力士乐/日本THK)
　12.台湾产刀库                                         (首轮/德大)
　三、精度:
　按国家GB（JB/T8772.4-1998）标准 .注: 附装配合格证明书精度表和球杆仪检测精度报告。
