【用途Application】：

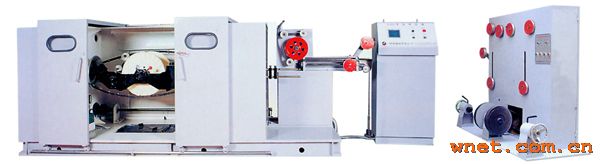

适用于五/六类数据电缆的绝缘对绞成缆，放线架由两台双盘主动放线机组成。成布置摆放成一条线或背靠背形式，每台放线盘用变频高速电机主动放线，并由高灵敏的张力摆杆反馈控制放线张力，保证四对线绞合的张力均匀，节距稳定。
【技术特点Technique Feature】：
1．采用大直径转向导轮尽量减少线缆弯曲，确保绞合线缆品质。
2．收线张力采用高灵敏进口电磁粉末离合器及可编程逻辑控制器(PLC)来控制,保证收线张力均匀。
3．全机采用人机界面互动式控制站,随时显示设备状态,操作指示,参数设定,故能保证机器在最佳状态下运行,确保产品性能优异。
4．装卸线盘方便，劳动强度小。
【技术参数Technique specifications】：
规格型号
HML-500P
HML-630P
HML-800P
HML-1000P

用途
三根以上数据缆或通讯缆的芯线绞合及多股铜线的绞合

回转速度
Max:2200rpm
Max:1200rpm
Max:800rpm
Max:600rpm

给线范围
芯线:φ0.08-1.2mm
铜线:φ0.13-0.6mm
芯线:φ0.6-4.5mm
铜线:φ0.28-3.2mm
芯线:φ0.8-6.5mm
铜线:φ0.45-8.0mm
芯线:φ1.2-12mm
铜线:φ0.5-2.7mm

最大绞合线径
芯线:φ6mm
铜线:φ3mm
芯线:φ8mm
铜线:φ6.5mm
芯线:φ12mm
铜线:φ6.5mm
芯线:φ16mm
铜线:φ8mm

绞距
9-200mm
30-200mm
30-200mm
30-200mm

卷取轴
Φ500mm
Φ630mm
Φ800mm
Φ1000mm

驱动马达
7.5HP马达加变频器
10HP马达加变频器
15HP马达加变频器
20HP马达加变频器

装盘锁紧方式
                            手动丝杆式+自动锁紧机构

绞向
S向Z向

收线方式
伺报马达+控制器

制动
电磁刹车器，内外断线自动刹车
